Phoenix Scope

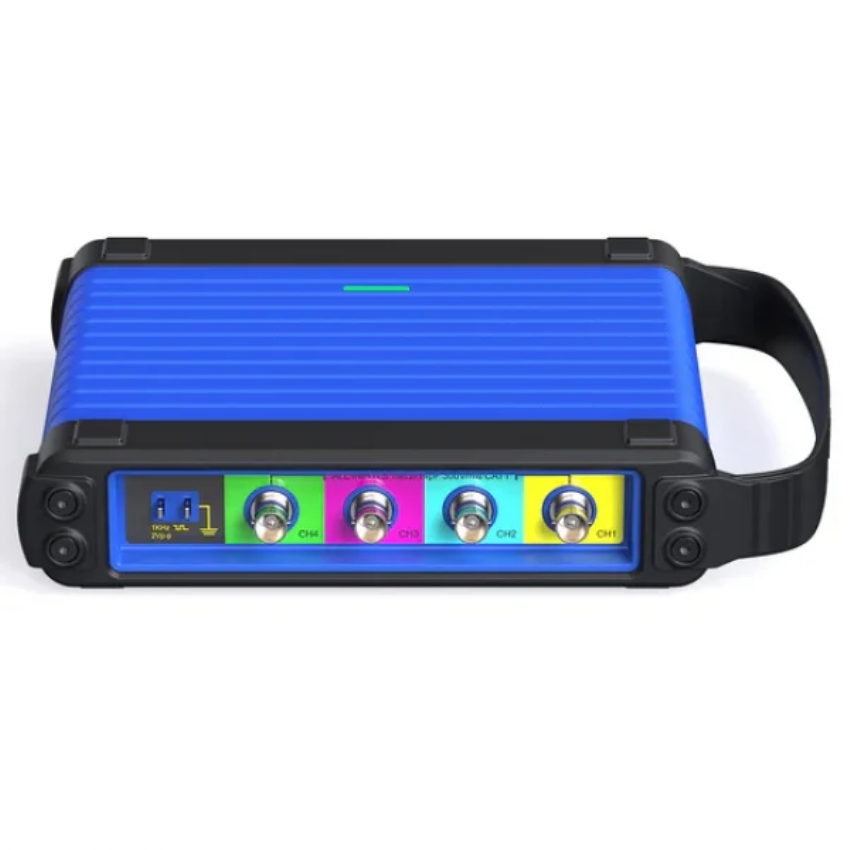

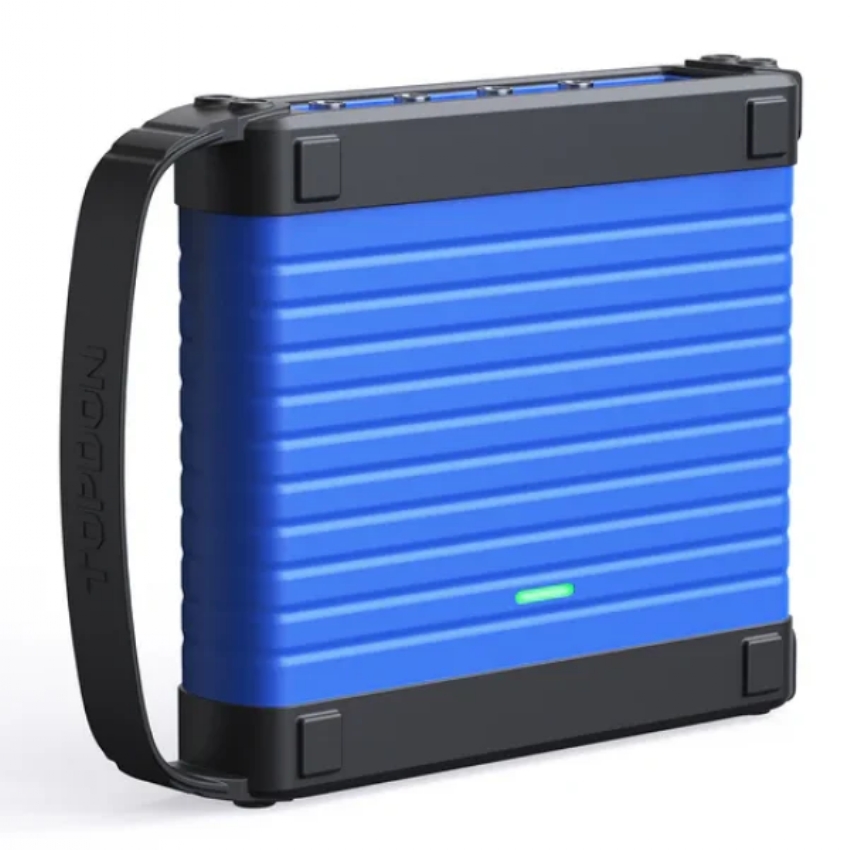

O TOPDON Phoenix Scope é uma ferramenta avançada para diagnóstico automotivo, projetada para técnicos que precisam identificar rapidamente falhas em sistemas eletrônicos e fiação de veículos. Com captura rápida de sinais de circuito, visualização de formas de onda em tempo real e gravação/reprodução para análise detalhada, este osciloscópio facilita a depuração eficiente de problemas complexos.



Principais Funções e Recursos

• 23 tipos de medições automáticas: selecione e limpe medições com um toque, eliminando a necessidade de folhear páginas e simplificando a análise.

• Função de disparo avançada: suporte a gatilhos de borda, largura de pulso e troca rápida de fonte de disparo, tornando medições complexas simples.

• Profundidade de memória elevada: até 50M de profundidade combinada com zoom para visualizar tanto detalhes quanto visão geral, acelerando a depuração.

• Armazenamento rápido de formas de onda: grava com um toque, reduzindo o tempo de registro em mais de 70%.

• Operação de cursor conveniente: cursores horizontal e vertical independentes e arrastáveis, com realce para fácil rastreamento.

• Entrada por teclado virtual: aumenta a eficiência em mais de 90% na inserção de nomes e caracteres.

• Configurações do sistema personalizáveis: salve múltiplas configurações e carregue-as rapidamente sem reconfiguração repetitiva.

• Gravação e reprodução de formas de onda: salve e recupere formas de onda como referência de canal.

• Operações matemáticas em formas de onda: adição, subtração, multiplicação, divisão e Transformada Rápida de Fourier (FFT).

• Suporte a diversos testes automotivos: circuito, sensores, atuadores, ignição, comunicação e testes combinados, com parâmetros pré-definidos.



Especificações Técnicas

• Número de canais: 4

• Largura de banda: 100 MHz

• Taxa de amostragem em tempo real: 1GSa/s (1 canal); 500MS/s (2 canais); 250MS/s (4 canais)

• Modo de amostra: Normal

• Modo de gatilho: Normal, Automático, Sequência Única

• Tipo de gatilho: Borda, Largura de Pulso

• Intervalo de nível de disparo: ±10 divisões

• Tempo de elevação: ≤3,5 ns (típico)

• Impedância de entrada: 1 MΩ ±1,5%

• Acoplamento de gatilho: DC, Supressão de Ruído

• Profundidade de memória: 50M (compartilhada pelos 4 canais)

• Precisão vertical: ±3%

• Paragem vertical: 5 mV ~ 10 V

• Deslocamento vertical: ±2,5 V (sonda X1 <500 mV/div); ±120 V (sonda X1 ≥500 mV/div)

• Acoplamento de canal: CC, CA

• Cursor: Horizontal, Vertical, Medição de Fase

• Configuração automática: suportada

• Inversor: suportado

• Medição automática: 23 itens

• Modo de exibição: YT, Zoom, Role

• Modo de rolagem: 200 ms/div ~ 1000 s/div

• Paragem da base de tempo: 50 ns ~ 1 ks (1 ns/div ~ 1 ks/div, passo 1~2~5)

• Precisão da base de tempo: 20 ppm (típico, temperatura ambiente +25℃)

• Fonte de alimentação: porta USB, porta DC

• Método de transferência de dados: USB

• Decodificação de protocolo: CAN, LIN

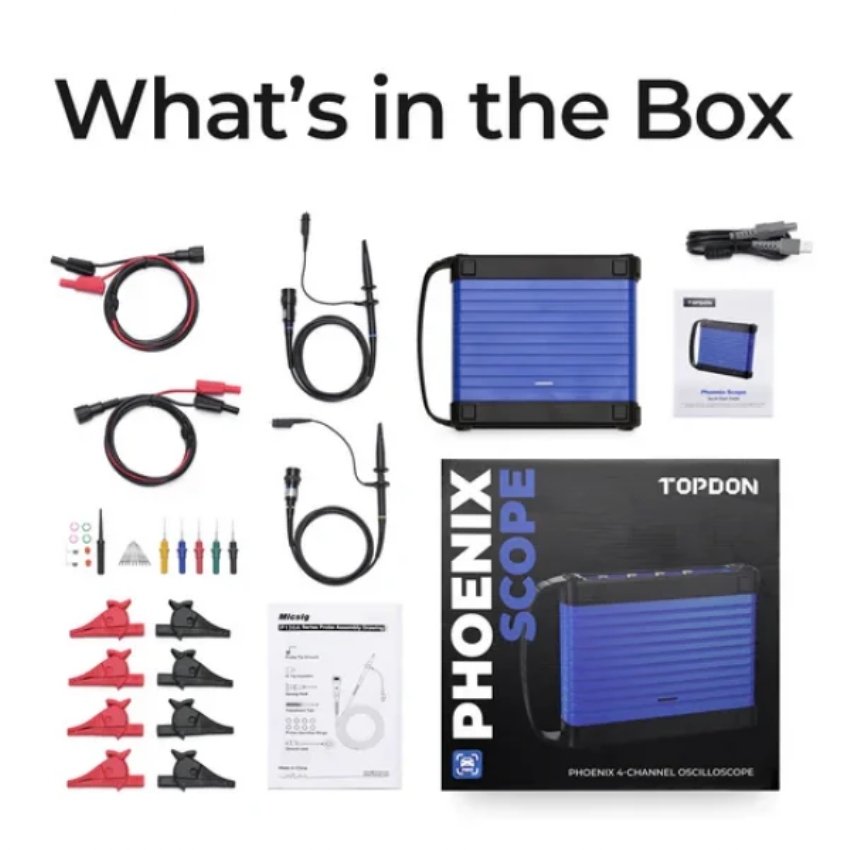

Itens Inclusos

• 1 x Phoenix Scope

• 1 x Cabo de Alimentação DC

• 1 x Cabo USB

• 1 x Manual do usuário
